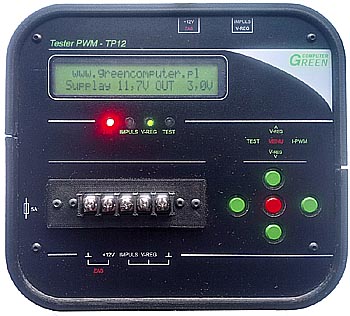

Generator sygnału PWM

Urządzenie służy do generowania fali prostokątnej o częstotliwości od 10Hz do 10kHz i wypełnieniu regulowanym od 10% do 90%. Amplituda sygnału ma wartość napięcia zasilania. Generowany sygnał umożliwia sterowanie urządzeniami wykorzystującymi sygnał PWM. Wbudowany miernik umożliwia pomiar wartości obciążenia podłączonego do wyjścia PWM. Na wyświetlaczu pokazywana jest wartość prądu obciążenia po podłączeniu końcówki do napięcia zasilającego i do masy. Na dodatkowym wyjściu dostępne jest regulowane źródło napięcia o wartości od 3V do 10V.

Parametry techniczne:

  • Zakres częśtotliwości 10Hz - 10kHz
  • Dokładność regulacji częśtotliwości 10Hz
  • Amplituda sygnału wyjściowego napięcie zasilania
  • Max. prąd wyjściowy 5A
  • Zakres współczynnika wypełnienia 10%-90%
  • Dokładność regulacji wypełnienia 10%
  • Ilość wyjść 1
  • Wyjście napięcia regulowanego
  • Zakres napięcia wyjściowego 3-10V DC
  • Dokłądnosc regulacji napięcia 0,5V
  • Prąd wyjściowy 3V - 800mA, 10V - 250mA
  • Napięcie zasilania 12-30V DC
  • Pobór prądu 70mA (prąd pobierany przez tester bez obciążenia
  • Zabezpieczenia Prądowe Przekroczenie maksymalnego prądu 5A - bezpiecznik, zabezpieczenie przeciwzwarciowe
